ĐỒ ÁN CHI TIẾT MÁY GIA CÔNG CÀNG GẠT 07

ĐỒ ÁN CÔNG NGHỆ CHẾ TẠO MÁY CÀNG GẠT

Đề Tài: Lập Quy Trình Công Nghệ Gia Công Chi Tiết Càng Gạt.

---------------------------

Bạn sẽ nhận được gì từ Đồ án Càng gạt này?

1. Bản vẽ cad đầy đủ
Bản vẽ chi tiết, bản vẽ lồng phôi, bản vẽ QTCN các nguyên công, bản vẽ đồ gá, sơ đồ lực...
Tất cả file Autocad .dwg

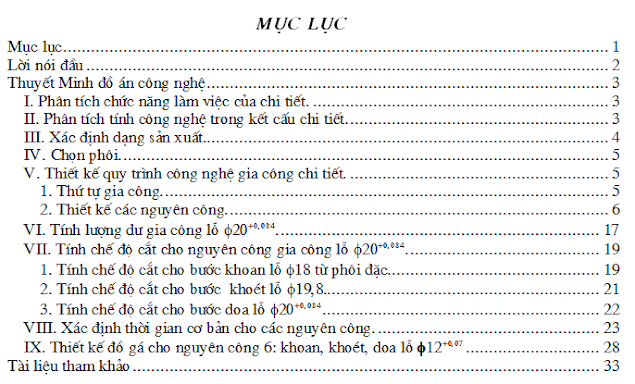

2. Tính toán thuyết minh hoàn chỉnh (word)

- Phân tích chức năng làm việc của chi tiết

- Phân tích tính công nghệ trong kết cấu

- Xác định dạng sản xuất

- Phương pháp chế tạo phôi: Xác định lượng dư và xây dựng bản vẽ lồng phôi

- Thiết kế quy trình công nghệ gia công chi tiết: Thứ tự gia công, thiết kế các nguyên công

- Tính lượng dư gia công

- Tính chế độ cắt cho tưng nguyên công

- Xác định thời gian cho các nguyên công

- Thiết kế đồ gá

- ...

3. File thiết kế đồ gá 3D trên phần mềm SolidWorks (Nếu có)

4. File kinh nghiệm hướng dẫn đồ án, kinh nghiệm bảo vệ đồ án thành công.

Bao gồm tuyển tập các câu hỏi trọng tâm của các Thầy cô.

Download dụng lượng file nén .rar: 120MB

Quan trọng:

Tất cả các bài viết đều đã BẢO VỆ THÀNH CÔNG (nên cực kỳ chất lượng)

Liên hệ qua mail để được hỗ trợ: doancokhi86@gmail.com
Hỗ trợ tư vấn trên facebook: facebook.com/thu-vien-do-an

Đồ án thiết kế và gia công Chi Tiết Càng Gạt

Tính năng và công dụng của Càng Gạt

Đồ án chi tiết Càng gạt là bộ phận nối giữa trục điều khiển và các bánh răng di trượt nhằm thay đổi sự ăn khớp của các cặp bánh răng (trong hộp số) nhằm thay đổi tỷ số truyền của các trục dẫn tới việc thay đổi tốc độ của máy.

Điều kiện làm việc của càng gạt: thường được lắp trong các hộp số kín của các máy công cụ, ngâm dầu hoặc bôi trơn bằng mỡ, điều kiện làm việc không khắc nghiệt, chỉ gạt bánh răng di chuyển dọc trục, không phải làm việc thường xuyên, không mài mòn nhiều và va đập nhẹ khi làm việc. Nhiệt độ môi trường làm việc không lớn.

Với chi tiết càng gạt ta chọn phương án đúc trong khuôn cát mẫu kim loại, làm khuôn bằng máy với vật đúc đạt CCX II.

Để đảm bảo dễ gia công Càng gạt thì kết cấu càng nên đối xứng qua 1 mặt phẳng. Để tăng năng suất và làm đơn giản quá trình chế tạo phôi, gia công, ta ghép thêm 1 nửa đối xứng qua mặt phẳng vuông góc với đường trục của 2 lỗ ϕ15+0,018 và R15+0,21. Vì thế cuối quá trình gia công có thêm 1 nguyên công cắt đứt.
